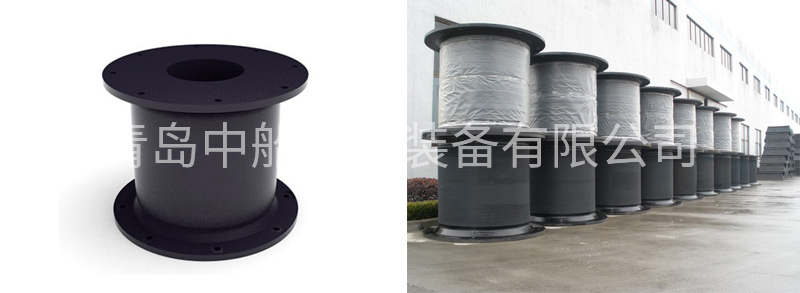

鼓型橡膠護舷
特點：
1. 反力低，吸能量大；
2. 安裝簡單， 使用壽命長；
3. 護舷前端裝有防沖板

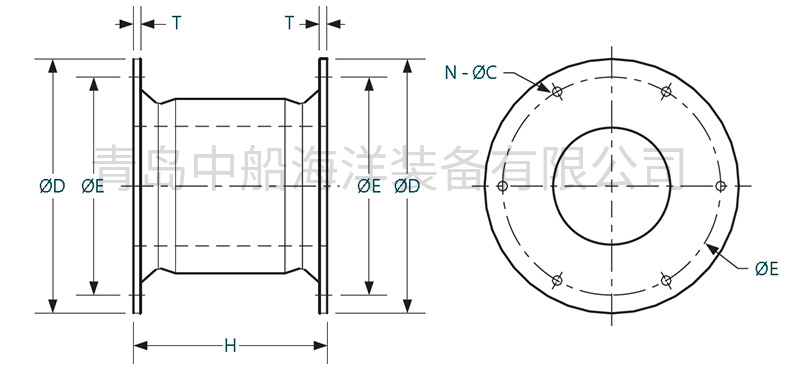

規格：
|
型號 |
規格 |
|||||
|
H |
?D |
T |
孔數 |
N- ?C |
||
|
C400H |
400 |
650 |
550 |
25 |
4 |
Φ30 |
|
C500H |
500 |
650 |
550 |
25 |
4 |
Φ32 |
|
C630H |
630 |
840 |
700 |
30 |
4 |
Φ39 |
|
C800H |
800 |
1050 |
900 |
30 |
6 |
Φ40 |
|
C1000H |
1000 |
1300 |
1100 |
35 |
6 |
Φ47 |
|
C1150H |
1150 |
1500 |
1300 |
40 |
6 |
Φ50 |
|
C1250H |
1250 |
1650 |
1450 |
45 |
6 |
Φ53 |
|
C1450H |
1450 |
1850 |
1650 |
47 |
6 |
Φ61 |
|
C1600H |
1600 |
2000 |
1800 |
50 |
8 |
Φ61 |
|
C1700H |
1700 |
2100 |
1900 |
55 |
8 |
Φ66 |
|
C2000H |
2000 |
2200 |
2000 |
55 |
8 |
Φ74 |
|
C2250H |
2250 |
2550 |
2300 |
60 |
10 |
Φ74 |
|
C2500H |
2500 |
2950 |
2700 |
70 |
10 |
Φ90 |
|
C3000H |
3000 |
3350 |
3150 |
75 |
12 |
Φ90 |
備注：可以根據客戶需要制作不同的規格
性能 :
（一） 設計壓縮變形：52%
|
型號
|
性能 |
|||||||||
|
超高反力型FE |
超高反力型FS |
超高反力型FH |
標準反力型FO |
低反力型FL |
||||||
|
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
|
|
C400H |
112 |
19.4 |
97.9 |
17.3 |
85 |
14.3 |
65.3 |
11.2 |
52 |
9.2 |
|
C500H |
186 |
40.8 |
165 |
36.7 |
143 |
30.6 |
110 |
23.5 |
87.7 |
18.4 |
|
C630H |
296 |
81.6 |
263 |
73.4 |
229 |
63.2 |
175 |
47.9 |
141 |
38.8 |
|
C800H |
473 |
166 |
420 |
148 |
341 |
128 |
281 |
97.9 |
215.2 |
76.5 |
|
C1000H |
752 |
331 |
668 |
293 |
578 |
254 |
445 |
195 |
356 |
156 |
|
C1150H |
995 |
502 |
882 |
446 |
765 |
387 |
590 |
297 |
471 |
238 |
|
C1250H |
1176 |
645 |
1042 |
572 |
903 |
496 |
696 |
382 |
557 |
305 |
|
C1450H |
1582 |
1007 |
1404 |
894 |
1217 |
775 |
936 |
597 |
750 |
477 |
|
C1600H |
1926 |
1353 |
1710 |
1201 |
1482 |
1040 |
1139 |
802 |
912 |
641 |
|
C1700H |
2174 |
1623 |
1930 |
1441 |
1673 |
1249 |
1287 |
960 |
1029 |
768 |
|
C2000H |
3000 |
2643 |
2671 |
2346 |
2315 |
2034 |
1781 |
1565 |
1426 |
1252 |
|
C2250H |
4228 |
4177 |
3753 |
3701 |
3252 |
3213 |
2503 |
2473 |
2127 |
2101 |
|
C2500H |
5220 |
5730 |
4634 |
5087 |
4016 |
4408 |
3089 |
3392 |
2625 |
2883 |
|
C3000H |
-- |
-- |
-- |
-- |
5801 |
7605 |
4400 |
5790 |
3751 |
4995 |
備注：性能公差 ±10%
（二） 最大壓縮變形：55%
|
型號
|
性能 |
|||||||||
|
超高反力型FE |
超高反力型FS |
超高反力型FH |
標準反力型FO |
低反力型FL |
||||||
|
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
R反力（KN） |
E吸能量（KN-M） |
|
|
C400H |
128 |
21.4 |
114 |
18.4 |
98.9 |
15.3 |
76.5 |
12.2 |
60 |
9.7 |
|
C500H |
214 |
43.9 |
191 |
38.8 |
163 |
32.6 |
128 |
25.5 |
101 |
19.4 |
|
C630H |
315 |
86.7 |
280 |
77.5 |
242 |
68.3 |
186 |
51 |
150 |
40.8 |
|
C800H |
503 |
177 |
446 |
156 |
386 |
135 |
298 |
104 |
230 |
79.6 |
|
C1000H |
800 |
350 |
710 |
310 |
615 |
269 |
472 |
207 |
379 |
166 |
|
C1150H |
1058 |
531 |
938 |
472 |
814 |
409 |
626 |
315 |
501 |
252 |
|
C1250H |
1250 |
682 |
1109 |
606 |
961 |
526 |
740 |
404 |
593 |
322 |
|
C1450H |
1682 |
1066 |
1493 |
947 |
1294 |
820 |
996 |
631 |
797 |
505 |
|
C1600H |
2047 |
1433 |
1817 |
1272 |
1575 |
1102 |
1213 |
849 |
969 |
678 |
|
C1700H |
2311 |
1719 |
2052 |
1525 |
1778 |
1326 |
1369 |
1017 |
1095 |
814 |
|
C2000H |
3199 |
2798 |
2839 |
2484 |
2461 |
2153 |
1893 |
1657 |
1515 |
1325 |
|
C2250H |
4494 |
4424 |
3989 |
3925 |
3458 |
3403 |
2659 |
2617 |
2260 |
2224 |
|
C2500H |
5550 |
6068 |
4926 |
5386 |
4266 |
4668 |
3284 |
3590 |
2792 |
3052 |
|
C3000H |
-- |
-- |
-- |
-- |
6751 |
7971 |
5201 |
6149 |
4301 |
5297 |
備注：性能公差 ±10%

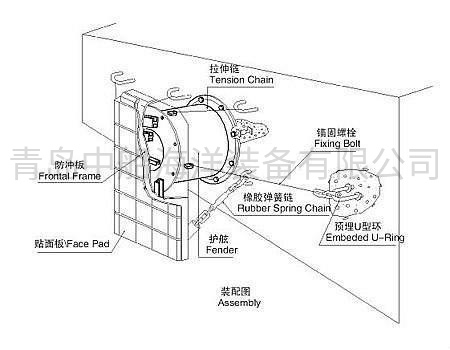

安裝:
主要配件及用途:
備注：配件材質和尺寸可以根據客戶要求進行調整。
|
序號 |
名稱 |
應用 |
材質 |
|
|
1 |
橡膠護舷本體 |
吸收船舶靠泊及?？繒r(shí)的沖擊能量，保護船舶和碼頭 |
橡膠 Q235 |
|
|
2 |
防沖板 |
承受護舷產生的反力，增加與船體接觸面積，降低船體面壓 |
Q235涂漆、Q235熱鍍鋅 |
|
|
3 |
貼面板 |
降低摩擦系數，保護船體不受損傷 |
超高分子量聚乙烯 |
|
|
4 |
預埋件 |
預埋螺栓螺母 |
橡膠護舷與碼頭鏈接固定 |
不銹鋼(或Q235熱鍍鋅) |
|
預埋U型環 |
吊掛鏈條用 |
Q235涂漆、Q235熱鍍鋅 |
||
|
5 |
聯接螺栓螺母 |
護舷與防沖板及其他部件之間聯接 |
不銹鋼(或Q235熱鍍鋅) |
|
|
6 |
鏈條 |
吊掛鏈 |
承受防沖板重量，減小護舷下垂 |
Q235熱鍍鋅或涂漆 |
|
拉伸鏈 |
當護舷下部受力時，限制上部護舷拉伸 |
Q235熱鍍鋅或涂漆 |
||
|
剪切鏈 |
防止護舷系統剪切變形 |
Q235熱鍍鋅或涂漆 |
||
